Mặt Bích Spectacle blinds flange

Công ty TNHH XNK Huy Phát chuyên nhập khẩu phân phối Mặt Bích Spectacle blinds được liên kết với đường ống. Loại mặt bích này được sử dụng chủ yếu cho các dịch vụ quan trọng, thường được áp dụng để ngăn cách vĩnh viễn hệ thống ống, hoặc chỉ để kết nối với nhau. Một Mặt Bích Spectacle blinds là một tấm thép cắt thành hai đĩa và có một độ dày nhất định. Liên hệ Mr Dũng 0909651167 Email: Vattuhuyphat@gmail.com để rỏ hơn

Mặt Bích Spectacle blinds flange

  • Mã SP:MB Spect
  • Giá gốc:150,000 vnđ
  • Giá bán:120,000 vnđ Đặt mua

CTY TNHH XNK Vật Tư Thiết bị Huy Phát chuyên nhập khẩu và cung cấp các loại mặt bích rèn dập Spectacle blind flange tiêu chuẩn ASME 16.48 . Spectacle blind flange ASME B16.48 class 150 lbs, 300lbs, 600lbs, 900lbs, 1500lbs, 2500lb

Mặt bích Spectacle blind flange là loại mặt bích bao gồm 2 phần mặt bích rỗng cho lưu chất đi qua và phần mặt bích mù dùng để chặn đường ống. Loại mặt bích đôi khi được dùng đóng mở thay cho phần van, nhưng khác với van được kết nối cứng, còn Spectacle blind flange có thể tháo lắp được. Có 1 loại bích khác gần giống loại này là Spacer Flange cái mà chỉ có phần bích rỗng và cán.

Mặt Bích Spectacle blinds

Mặt Bích Spectacle blinds  Mặt Bích Spectacle blinds

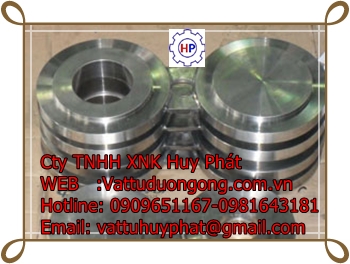

Hai đĩa được gắn với nhau bằng phần thép tương tự như phần mũi của một cặp kính. Một trong những đĩa là một tấm rắn, và người kia là một chiếc nhẫn, có đường kính trong là ngang bằng với các mặt bích.

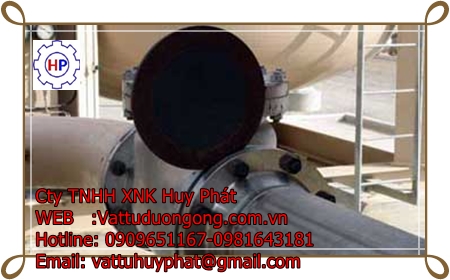

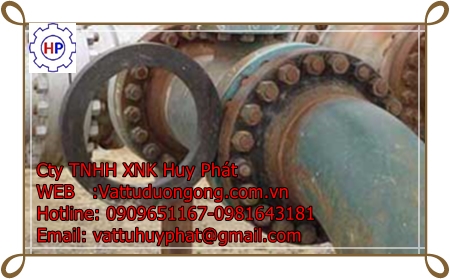

Mặt Bích Spectacle blinds  được áp dụng trong các hệ thống, mà thường xuyên cần phải được tách ra từ các cài đặt khác. Thông thường, một Mặt Bích Spectacle blinds được đặt ở vị trí "mở" để dòng chảy qua các ống là có thể. Nếu Spectacle mù ở vị trí "gần gũi" được luân chuyển, đường ống được che đi và không có lưu lượng là có thể.

Mặt Bích Spectacle blinds  Mặt Bích Spectacle blinds

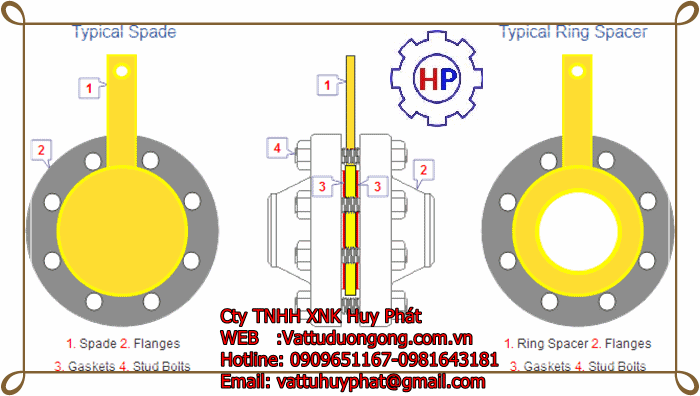

Bảo trì trên pipesystem có thể là một lý do để đặt Mặt Bích Spectacle blinds.  hoạt động này sẽ diễn ra thông qua các lỗ, đó là khoan trong các mảnh kết nối. Bằng cách nới lỏng các bu lông và loại bỏ một phần của họ,Mặt Bích Spectacle blinds có thể xoay được. Sau khi thay thế miếng đệm (gioăng mới được giới thiệu), các bu lông có thể được tái lắp ráp và thắt chặt.

  • Pressure: the highest pressure that the system can achieve
  • Diameter: the size of the spacer in inches
  • Example: 8 x 12 / 10 - thickness of spacer = 9.6 mm
  • NOTE: always try to apply spacer thicknesses in accordance with ASME B16.5.

Mặt Bích Spectacle blinds



Áp suất làm việc ( psi) 150 lbs, 300lbs, 600lbs, 900lbs, 1500lbs, 2500lbs.
Tiêu chuẩn ANSI B16.48, ASME B16.48
Kích thước 1/2" - 42" ( 15NB - 1200NB)
Vật liệu Thép carbon A516 Gr.B, ASTM A182 F304, F316 (inox 304, 316)
Sư dụng cho đường ống Hơi, Gas, Thực Phẩm, Xăng Dầu, Mía đường, nhựa...
Nhà Sản xuất Taiwan, Korea, Japan, Viet Nam



Thông số kỹ thuật mặt bích ASME B16.48 Spectacle Blind Flange Class 150lbs

Pressure Class 150

NPS Outside Ø
A
Inside Ø
B
Center Line
C
THK
t
Web Width
W
1/2 45 16 60 3 38
3/4 54 21 70 3 38
1 64 27 80 3 38
73 42 90 6.4 38
83 48 100 6.4 38
2 102 61 120 6.4 51
107 73 140 6.4 51
3 133 89 150 6.4 64
159 102 175 9.7 64
4 172 114 190 9.7 64
5 194 141 215 9.7 76
6 219 168 240 12.7 76
8 276 219 300 12.7 76
10 337 273 360 15.7 102
12 406 324 430 19.1 102
14 448 356 475 19.1 108
16 511 406 460 22.4 108
18 546 457 580 25.4 114
20 603 508 635 28.4 121
24 714 610 750 31.8 140



Ngoài ra công ty chúng tôi còn cung cấp các loại mặt bích khác theo tiêu chuẩn ANSI như: Flange ANSI ASME, B16.47 A105 ASTM A182 F304 , SOCKET WELD, THREADED, BLIND, WELDNECK, LAPJOINT, SPACER.  Và các vật tư liên quan như gasket: Spiral wound gasket, PTFE, EPDM, gasket non amiang , bulong: stud bolt, bolt... van mặt bích: van cửa, van bi, van 1 chiều, van hút, rọ bơm...
